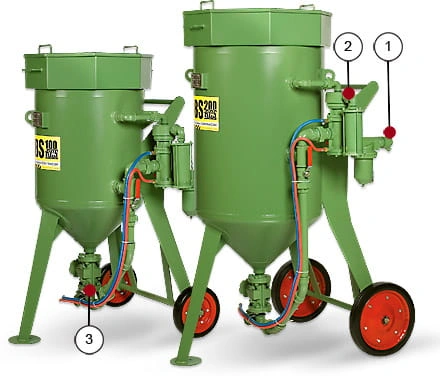

Piaskarka DBS-100 RCS (z uchwytem i zaworem SGV)

Piaskarka Contracor DBS-100-10 SGV/RC - sterowanie pneumatyczne

• Piaskarka (oczyszczarka) służy do czyszczenia powierzchni metodą strumieniowo - ścierną.
• Piaskowanie następuje w wyniku wyrzutu ścierniwa ze zbiornika piaskarki będącego pod ciśnieniem.
• Maksymalne ciśnienie robocze zbiornika to 10 bar.
• Układ sterujący zawiera zawór sterujący RCV oraz uchwyt sterujący DMH, które są połączone ze sobą podwójnym wężem.
• Zawór zdalnego sterowania RCV używany jest do kontroli przepływu sprężonego powietrza, podczas gdy jednocześnie kontroluje wydmuchiwanie powietrza poza urządzenie.
• Obie funkcje sterowania działają równocześnie, podczas gdy uchwyt DMH jest naciskany bądź zwalniany przez operatora urządzenia.
• Powietrze jest wydmuchiwane ze zbiornika przez tłumik, który jest dołączony do zestawu.
• Zawór sterujący RCV reaguje, gdy dźwignia uchwytu DMH jest wciśnięta.
• Zbiornik oczyszczarki jest pod ciśnieniem i rozpoczyna się proces oczyszczania strumieniowo-ściernego.
• Gdy dźwignia uchwytu DMH jest zwolniona, zawór sterujący RCV zamyka się, proces czyszczenia kończy się, a ciśnienie w zbiorniku spada.
• Piaskarka może być uzbrojona w zawór FSV, przeznaczony jest do pracy z mniej agresywnymi ścierniwami np. piach lub zawór SGV, przewidziany do pracy z agresywnymi i ciężkimi ścierniwami np. korund, śrut staliwny, dzięki zastosowaniu wymiennej, gumowej rurki wewnątrz zaworu.
• Wysoka jakość wykonania zbiornika i pozostałych podzespołów piaskarki gwarantuje długoletnie i niezawodne jej działanie.
• Urządzenie do obróbki strumieniowo-ściernej do konstrukcji metalowych i budowlanych, mostów, zbiorników, rurociągów, powierzchni betonowych.
• Oczyszczanie do stopnia SA-3.0.
• Osiągi do 37 m2/h w zależności od wydajności kompresora. (zobacz Tabelę Osiągów).Przewidziane do pracy ze:

 Przewidziane do pracy:

• z ciężkimi lub agresywni materiałami ściernymi, jak śrut, grys lub tlenek glinu - zastosowano zawór SGV.

Wyposażenie:

• zbiornik o pojemności 100 litrów, sito, pokrywa, zawór ścierniwa SGV, wysokiej jakości separator wilgoci CAF-3, wyczystka rewizyjna, szybkozłączki do węży CFT.
• urządzenie do sterowania na odległość z pneumatycznie uruchamianym zaworem głównym RCV, uchwyt DMH, 20-metrowy wąż dwuzwojowy, elementy instalacyjne do węża.

CAF-3

Wszystkie urządzenia do obróbki strumieniowo-ściernej firmy Contracor przy standardowej dostawie wyposażone są w wysoce skuteczny separator CAF -3, który nie pozwala na przedostawanie się oleju i wilgoci z kompresora do pojemnika. Jest to szczególnie konieczne zabezpieczenie przy używaniu starych kompresorów lub przy pracy w niskich temperaturach, bądź też w dużej odległości od kompresora. Filtr CAF -3 aż w 98% eliminuje wilgoć i olej ze sprężonego powietrza. Rezultatem jest praca bez zakłóceń oraz usuwanie wilgotnego środka ściernego ze zbiornika.

ZAWÓR RC / DWUZWOJOWY WĄŻ TWIN-LINE / UCHWYT STERUJĄCY

SPECJALNY ZAWÓR DO STALOWEGO ŚCIERNIWA SGV

 Zawór SGV jest używany do dozowania ciężkich lub agresywnych materiałów ściernych, takich jak śrut, grys lub tlenek glinu.
Konstrukcja SGV zapobiega bezpośredniemu kontaktowi korpusu zaworu ze strumieniem ścierniwa. Strumień ścierniwa dotyka tylko gumowej rurki, która może być szybko wymieniona w razie zużycia. Ścierniwo jest dozowane przez śrubę dozującą znajdującą się w zwężeniu gumowej rurki.

DANE TECHNICZNE

TABELA OSIĄGÓW

WYMAGANA ILOŚĆ POWIETRZA (M³/MIN.)
